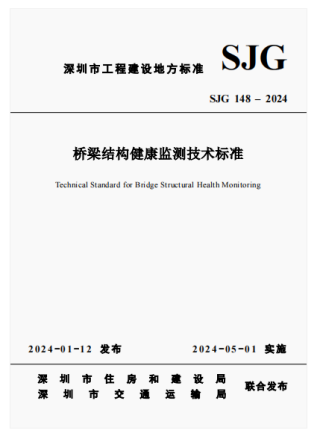

2024年1月12日,深圳市住房和建设局印发了《桥梁结构健康监测技术标准》为深圳市工程建设地方标准,编号为SJG148-2024,自2024年5月1日起实施。
《桥梁结构健康监测技术标准》解读
城安物联将解读该技术标准提到的部分内容,欢迎大家点赞收藏!
基本规定
1.桥梁结构健康监测条件:
特大桥、特殊结构、特别重要的桥梁;
经评定需要进行结构健康监测的桥梁。
2.桥梁结构健康监测原则:
应根据桥梁运行环境、结构型式、受力特点、技术状况以及典型病害、风险管控和管养需求进行系统建设和应用。
3.桥梁结构健康监测内容:
监测系统应包括系统硬件、系统软件和配套设施,并具备接入主管部门桥梁监测管理平台的条件。
监测内容与测点布设

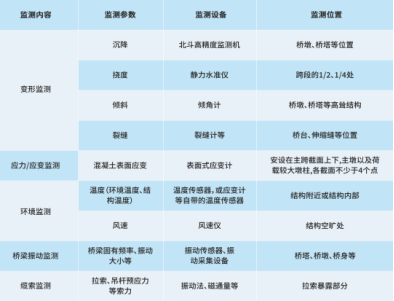

1监测内容
监测内容应包括环境、作用、结构响应和结构变化,可分为应选监测项、宜选监测项和可选监测项。
► 车辆荷载监测点的布设应基于深圳市路网运行监测整体规划,重点监测位于货运通道上的重要桥梁,与非现场执法系统数据共享。
► 风荷载的监测应综合考虑不同区域自然环境差异性、桥梁结构抗风稳定性和行车安全的需求。
► 加固维修的桥梁宜进行结构性能跟踪监测, 监测内容应包括变形、应变、裂缝和动力特性等。
► 涉水、涉铁等不易抵近的桥梁宜采用视频图像技术进行表观监测,用以辅助人工检查。
► 跨海桥梁和近海桥梁宜根据实际条件进行氯离子腐蚀监测。填海过渡区的桥梁宜监测桥墩不均匀沉降和倾斜角度。
►悬索桥的监测及应用应符合现行行业标准《公路桥梁结构监测技术规范》 JT/T 1037的有关规定。

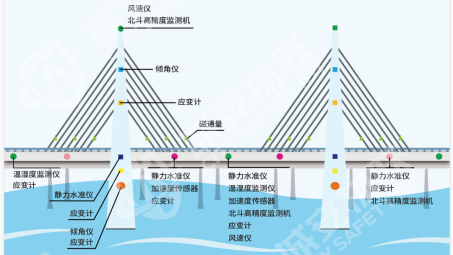

2测点布设
测点布设应基于桥梁设计资料、施工监控资料、竣(交)工资料、历次检查报告和养护维修资料以及计算分析成果、实地调查分析成果等进行确定。
针对梁桥、拱桥、斜拉桥等不同桥型的监测内容及测点布设要求。
监测方法
1传感器选型:传感器选型应基于监测内容与测点布设、数据分析和应用的要求,并应满足量程、分辨力、误差、灵敏度、动态响应特性和环境适应性等要求。
2数据采集设备选型:数据采集设备选型应与传感器选型相匹配,满足量程、分辨力、误差、采样频率、时间同步和环境适应性等要求。
3数据采样频率:数据采样频率应满足监测数据分析和应用的要求,并应符合采样定理。
4监测设备选型:监测设备宜选用可原位校验或自校验的产品及技术。
监测系统
监测系统应包括系统硬件、系统软件及配套设施 。
城安物联桥梁安全在线监测解决方案
城安物联自主研发的桥梁结构健康监测系统,应用现代传感、通信和网络技术,优化组合结构监测、环境监测、交通监测、设备监测、综合报警、信息网络分析处理和桥梁养护管理各功能子系统为一体的综合监测系统,支持接入所有第三方平台或者主管部门的管理平台,实现对桥梁结构的监控。
监测内容
监测现场
项目案例
增城区江龙大桥自动化监测项目 |
增城区雁塔大桥自动化监测项目 |
广深高速公路改扩建(新塘立交改造) 工程桥梁自动化监测 |
内环路(广东省广州市内环路)牛腿监测 |
广西容梧高速浔江桥锚碇监测 |
西龙门大桥项目 |
...... |
